Blauberg BE-B133B-EC-03 är en 133 mm DC bakåtriktad centrifugalfläkt för 48 VDC-drift. Den kombinerar en likströmsmotor med extern rotor, ett plasthjul, rotation medurs sett mot rotorn, IP55-skydd, 0-10 V/PWM varvtalsreglering och FG-hastighetsåterkoppling.
Grundläggande info
| Modell nr. | BE-B133B-EC-03 | Produkttyp | DC bakåtriktad centrifugalfläkt |
| Märkspänning | 48 VDC | Nominell hastighet | 3800 RPM |
| Maximal ineffekt | 30 W | Maximal ingångsström | 0.63 A |
| Ljudnivå | 63 dBA | Omgivningstemperatur | -25 till +60 grader |
| Mått | 133 × 133 × 63 mm | Skyddsbetyg | IP55 |
| Isoleringsklass | Klass B | Driftläge | S1 |
Teknisk beskrivning
| Impellermaterial | Plast | Rotationsriktning | Medurs, sett på rotorn |
| Rotoryta | Plastsprutning | Lagertyp | Kullager |
| Motorskydd | Låst rotor, termisk, under/överspänning, överström och mjukstart | Kabellängd | 500 ±20 mm |
| RoHS | Allt material överensstämmer med RoHS | Fuktighet | 5 % till 90 % RH |
| Motortyp | Extern rotor DC-motor | Impelleravvikelse | Axial Mindre än eller lika med 0,5 mm; radiell Mindre än eller lika med 0,5 mm |
| Hastighetskontroll | 0-10 V / PWM | Signalutgång | FG, 2 pulser per varv |
Produktapplikation
| 1 | Laddningskolumn | 9 | Utrustnings kylprojekt |
| 2 | Köks rökavgassystem | 10 | Ventilationsenhetsprojekt |
| 3 | FFU-projekt | 11 | AHU(Air Handing Unit)-projekt |
| 4 | Kylning av datorrum | 12 | Luftrenare projekt |
| 5 | Luftkonditionerad-fläkt för tågtrafikföretag | 13 | Värmeväxlarprojekt |
| 6 | Elektriska apparater | 14 | Telecom Container Project |
| 7 | FanGrid-projekt | 15 | Datacenterkylningsprojekt |
| 8 | Ventilationsutrustningsprojekt | 16 |
Luftprestanda
Kurvområde som visas i specifikationen: luftflöde Q 0-300 m³/h; statiskt tryck ΔP 0-500 Pa.
Luftprestanda mäts enligt AMCA 210 / GB 1236, installationskategori A. Värdena är giltiga under de specificerade mätförhållandena och kan variera med installationen; avvikelser från standardkonfigurationen måste kontrolleras på den installerade enheten.
Övergripande mått

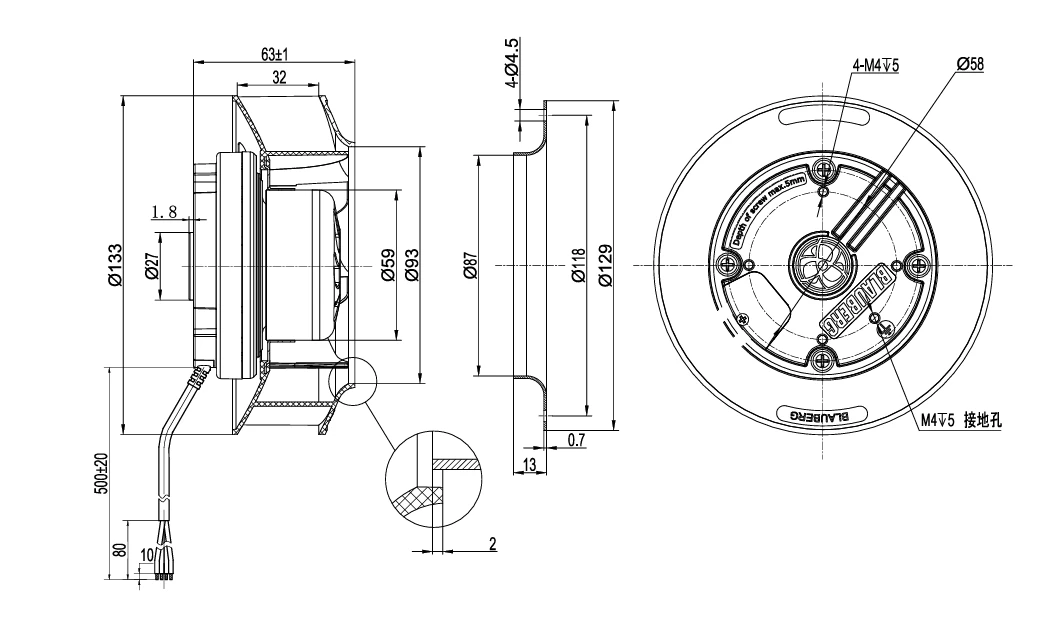

Övergripande mått: 133 × 133 × 63 mm. Konturritningen visar ett 63 ±1 mm axiellt djup, 500 ±20 mm kabellängd, ett inloppsringstillbehör och M4-montering med en maximal skruv-i djup av 5 mm.
Elektrisk anslutning
U1: positiv strömförsörjning (+48 VDC); U2: GND; U3: 0-10 V/PWM hastighet-kontrollingång; U4: FG-hastighetsutgångssignal, 2 pulser per varv.
Vfg-matnings- och pull--up-motståndet är anslutna av kunden: Vfg=3-30 VDC; R Större än eller lika med 1000 × Vfg Ω.
