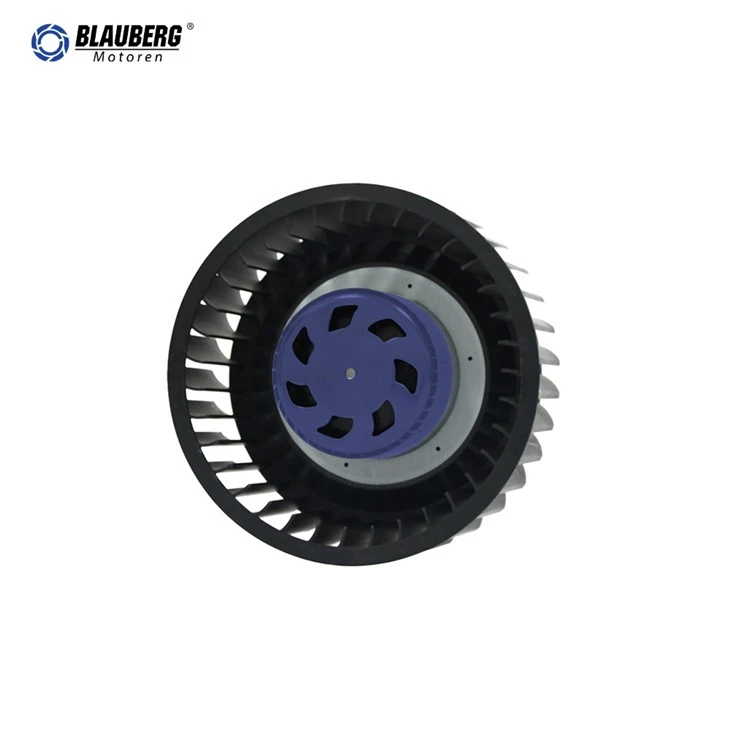

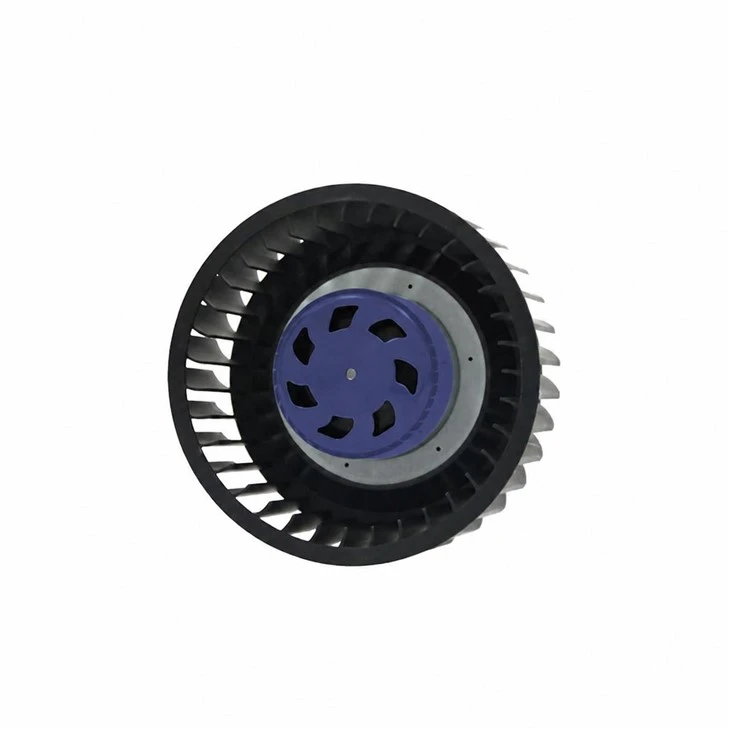

Suzhou Blauberg Motoren Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av blauberg bl-f160b-ec-02 160mm ec framåtböjd centrifugalfläkt i Kina. Välkommen att köpa bulk högkvalitativa skräddarsydda produkter tillverkade i Kina här och få offert från vår fabrik. För priskonsultation, kontakta oss.
Grundläggande info
| Modell | BL-F160B-EC-02 | Produkttyp | EC framåtböjd centrifugalfläkt |
| Fas | 1~ | Märkspänning | 230 VAC |
| Frekvens | 50/60 Hz | Nominell hastighet | 1800 ±5 % RPM |
| Max. Ingångseffekt | 115 W | Max. Ingångsström | 0.85 A |
| Ljudnivå | 64 dB(A) | Omgivningstemperatur | -25 till +60 grader |
| Certifiering | CCC, RoHS | Skydd | IP55 |
Teknisk beskrivning
| Mått | 160 × 160 × 85,8 mm | Impellermaterial | PA+GF |
| Rotation | Medurs, sett från rotorsidan | Rotoryta | Pulverlackering |
| Isoleringsklass | Klass B | Driftläge | S1 |
| Lager | Kullager | Kabellängd | 500 ±20 mm |
| Fuktighet | 5 %–90 % RF | Motortyp | Extern rotor EC-motor |
| Impelleravvikelse | Axial Mindre än eller lika med 0,5 mm; radiell Mindre än eller lika med 0,5 mm | Motorskydd | Låst rotor, termisk, under/överspänning och överström |
Produktapplikation
| 1 | Laddningskolumn | 9 | Projekt för kylning av utrustning |
| 2 | Köks rökavgassystem | 10 | Ventilationsenhetsprojekt |
| 3 | FFU-projekt | 11 | AHU-projekt |
| 4 | Kylning av datorrum | 12 | Luftrenarprojekt |
| 5 | Rail Transit Air-Konditionering | 13 | Värmeväxlarprojekt |
| 6 | Elektriska apparater | 14 | Telecom Container Project |
| 7 | FanGrid-projekt | 15 | Datacenterkylningsprojekt |
| 8 | Ventilationsutrustningsprojekt | 16 | Industriellt kylsystem |
Luftprestanda
Övergripande mått
Elektrisk anslutning
| Linje | Conn. | Beteckning | Färg | Funktion / Uppdrag |
| Kraftledning | PE | Grön/Gul | Skyddande jord | |
| Kraftledning | U1 | L | Brun | Strömförande ledning |
| Kraftledning | U2 | N | Blå | Neutral tråd |
| Kontrolllinje | U4 | +10V | Röd | 10 V styreffekt |
| Kontrolllinje | U5 | Hastighetskontroll | Gul | 0–10 V/PWM hastighet-kontrollingång |
| Kontrolllinje | U6 | Signalåterkoppling | Vit | RPM utsignal |
| Kontrolllinje | U7 | GND | Blå | Kontroll mark |
Notera
| 1 | Anslut ström- och kontrollledningarna strikt enligt kopplingsschemat. |
| 2 | Anslut inte den vita signalkabeln direkt till den röda signalkabeln eller en extern DC-källa. |
| 3 | Om fläkten inte startar kontrollerar du hastigheten-kontrollinspänningen och kablarna. |
| 4 | Det kan ta flera sekunder att starta fläkten; Rör inte vid pumphjulet eller rotorn när den är spänningssatt eller körs med låg hastighet. |
| 5 | Innan du slår på-försäkrar du att motorn är ordentligt installerad. |
| 6 | Dra inte i strömkabeln; en skadad kabel måste bytas ut av tillverkaren. |
| 7 | Tappa eller slå inte mot motorn. |
| 8 | Spola inte motorn med vatten. |
| 9 | Rådfråga Blauberg innan du använder en anpassad produkt utanför de överenskomna driftsvillkoren. |
| 10 | Motorhöljet kan förbli varmt efter avstängning; vidta försiktighetsåtgärder mot brännskador. |
| 11 | Håll skräp borta från höljet och rengör insidan vid behov. |
| 12 | Före installation och drift, rotera rotorn för hand för att bekräfta att det inte finns någon kollision, störningar eller fastnar. |
| 13 | Använd inte motorn ensam utan pumphjul eller last. |
| 14 | Förvara den ompackade produkten vid -40 grader till +80 grader och högst 95 % relativ luftfuktighet, fri från frätande gaser och minst 15 cm över golvet. |
| 15 | Installera fläkten utom räckhåll för barn och låt inte barn använda den. |
| 16 | Den slutliga tolkningsrätten för denna specifikation tillhör Blauberg. |
Livslängd och underhåll, garanti
| 1 | Designlivslängden är 50 000 timmar vid 40 grader, begränsat av kullagrets livslängd; faktisk livslängd varierar med temperatur, luftfuktighet, installation, belastning och andra driftsförhållanden. |
| 2 | Rengör och underhåll fläkten var 3–6:e månad beroende på driftsmiljön. |
| 3 | Hela-maskingarantin är två år från köpet (beroende på leveransdatum). Tillverknings-kvalitetsfel repareras eller ersätts kostnadsfritt; Skador som orsakats av felaktig demontering, hantering, felaktig användning, naturkatastrof eller force majeure är utesluten. |
Ladda ner
BL-F160B-EC-02 Product Specification.pdf
